SPRATT 103

Photos

Cliquer sur les images pour les agrandir



1) Construction des ailes :



.
Préparation de l’entoilage

spécifique au Spratt 103



Séchage des panneaux

en fibres de verre + résine polyester

Découpe au fil chaud des nervures en polystyrène extrudé
Encollage des panneaux de bords d’attaque sur les nervures

(et les longerons en aluminium)

.
Encollage des panneaux d’intrados et d’extrados
Renfort du bord d’attaque
= Longeron caisson

(tissu de fibres de verre et résine polyester)

Peinture finale

Avec un rouleau, tout simplement

.
 Test de résistance à + 4 G

…alors que ce concept ne subit que 1,5 G maxi !



2) Construction de la cellule :



.

Soudure TIG des premiers tubes

en inox de qualité et dimensions standards

.

.Un fuselage simple a réaliser !
.

Test de centrage

Rappel : le Spratt 103 est de type pendulaire !



3) Motorisations :



.
Premiers essais :
Honda GX620 (20 cv) réducté

Léger manque de puissance et beaucoup de vibrations dues à la réduction

.

.

Kohler 25 cv en direct

.
Briggs & Stratton 23 cv
avec hélice prototype

Moteur trop fragile !

.

.Honda GX690  22 cv

parfait !

Moteur économique en développement : « 2 CV » de 25 cv
Moteur écologique et économique en développement :
diesel consommant 1 l/h d’huile de friture !
Moteur actuel :
Subaru EH72 à injection

+ que parfait : 26 cv, 2000 € et garanti 5 ans !



4) Vues générales :



.
 Vue de coté
Vue arrière

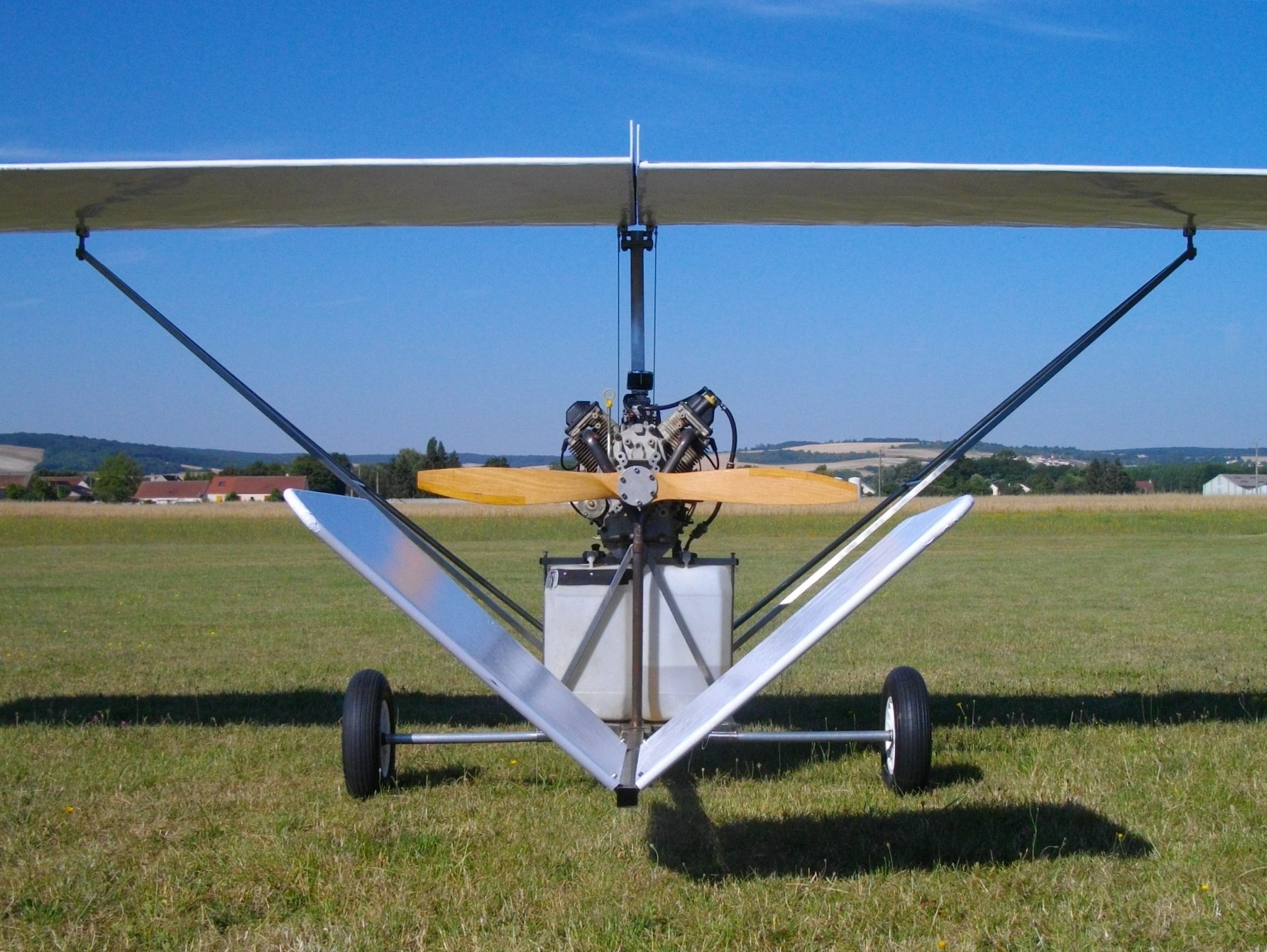

Très peu de trainée et… Honda GX690

.
Très accessible

(et très simple à piloter)

La Présidente des Handicapés Volants le confirme !

.
Le Bourget juin 2002
.
Version amphibie. Vue de face
.
Version amphibie. Vue de côté
.

 Version amphibie
(Fluctuat nec mergitur !)
En vol. Vue de côté
.

.En vol. Virage
.
En vol : « Suivez ce Spratt ! »

Bernard Geffray

Concepteur du Spratt 103

surnommé ‘Robin des Bois’ dans un des 41 articles en pages Médias et Anticollisions  😉
